Conception de PCB
Concevoir une carte fiable, performante et industrialisable, c’est orchestrer l’architecture, le schéma, le routage, la CEM, la thermique et la supply chain. Chez ADVANS Group, nous concevons des cartes numériques, analogiques, mixtes, RF et puissance pour des systèmes industriels exigeants, du prototype jusqu’à l’accompagnement à l’industrialisation.

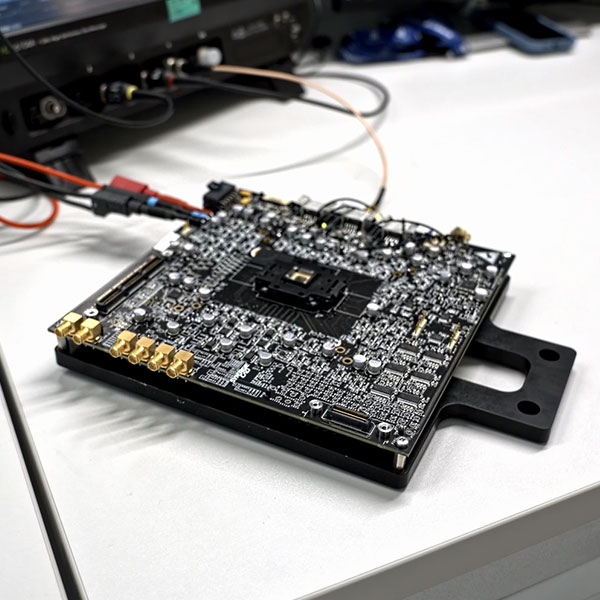

Explorer la page :Conception de cartes électroniques
Des projets complexes, des solutions fiables et industrialisables
Nous sommes spécialistes de la conception de cartes électroniques : architecture, schémas, routage PCB, intégration système, prototypage, validation (fonctionnelle, CEM, environnement), industrialisation (DFM/DFT), jusqu’à l’accompagnement en fabrication auprès de nos partenaires EMS/PCB.
Nos équipes interviennent sur des cartes complexes (haute vitesse, DDR/PCIe, SerDes, RF, alimentation, capteurs, sécurité, temps réel), en mono ou multicartes, et s’intègrent aux projets ASIC/FPGA, software embarqué et mécanique du groupe.
Notre expertise couvre un large éventail d’applications : télécoms, spatial, défense, automobile, industrie, médical, etc.
Des cartes électroniques conçues pour la performance et l’industrialisation
Pourquoi choisir ADVANS Group pour votre projet de conception de PCB ?
Concevoir une carte électronique robuste et industrialisable est un défi technique et stratégique : il exige maîtrise des technologies PCB, rigueur, anticipation des contraintes CEM/thermiques et une parfaite intégration avec le système global.
Chez ADVANS Group, nous mettons tout en œuvre pour vous accompagner efficacement, quels que soient vos enjeux – performance, fiabilité, coût, consommation ou time-to-market.
Vous avez un projet à lancer ou un besoin spécifique ? Échangeons dès aujourd’hui.
Expertise
Conception orientée performance, fiabilité et testabilité, avec prise en compte CEM/CE, thermique, vibration, sécurité électrique, MTBF et obsolescence dès les premières phases.
Qualité
Notre culture de la qualité et de la confidentialité se traduit par un système de management conforme aux normes ISO-9001, ISO-14001 & ISO-27001 (plus de détails sur la page A propos > Certifications).
Maîtrise de bout en bout
De l’architecture aux essais en labo, jusqu’à la pré-série, avec un pilotage qualité adapté à votre contexte (aéro, auto, médical, ferroviaire, industriel).
Transparence sur les risques
Gestion proactive des composants critiques, lead-times, EOL, aléas CEM, coût/complexité, avec des plans de mitigation clairs.
Intégration multi-disciplinaire
Synergie électronique – FPGA/ASIC – logiciel embarqué – mécanique pour des produits conçus pour être fabriqués, testés et maintenus.
Modèles d’engagement
Nous proposons des modes d’intervention flexibles, adaptés à vos besoins : consulting / expertise, centres de compétences, centres de services et projets au forfait.
Ecoconception
Nous croyons que la transition vers une électronique plus durable passe par la conception. Nous pouvons ainsi intégrer les principes d’écoconception dès les premières phases de design, en cherchant à réduire l’empreinte environnementale sans compromettre la performance.
Capacité & réactivité
Depuis notre réseau de centres de compétences en France et en Europe, nous sommes capables d’absorber les pics de charge et de dérouler vos roadmaps.
Des modèles d’engagement adaptés à vos enjeux techniques et business
Expertise, flexibilité et innovation
Nous proposons plusieurs modes d’intervention pour vos projets de conception de cartes électroniques : assistance technique, centre de compétences, centre de design, ou forfait clé en main.
Les prestations sont réalisées par ELSYS Design, société d’ADVANS Group, agréée au titre du Crédit Impôt Recherche (CIR) et du Crédit Impôt Innovation (CII). Ces dispositifs offrent à nos clients un levier fiscal sur les projets de conception et d’innovation, notamment en phase R&D.
Vous avez un projet ou une question ? N’hésitez pas à nous consulter.
Expertise, consulting
Nos experts techniques et consultants interviennent dans le cadre de missions à très forte valeur ajoutée. Les ressources sont pilotées par nos responsables d’affaires, et vous restez responsable du delivery et du management de projet.
Centre de compétences
Nous mettons en place une équipe d’ingénieurs dédiée. Les ressources sont pilotées par nos responsables d’affaires, et vous restez responsable du delivery et du management de projet.
Centre de services
Dans le cadre d’un centre de services, en plus de la mise en place et de la gestion d’une équipe d’ingénieurs spécialisés, nous prenons la responsabilité du delivery ainsi que de la tenue des objectifs de coût / qualité / délais. Nous prenons des engagements de résultats sur des activités définies dans un catalogue d’unités d’œuvre.
Projet au forfait
A partir d’un cahier des charges, nous livrons le projet en respectant nos engagements de coûts / qualité / délais. Nos bureaux d’études prennent en charge toutes les phases de la réalisation d’un large spectre de projets (des réalisations mono-métier à des sujets transverses avec de nombreuses interactions technologiques).
Des collaborations éprouvées pour garantir qualité et conformité
Un réseau de partenaires pour accélérer vos projets
Pour concevoir et accompagner l’industrialisation de vos cartes électroniques complexes, nous nous appuyons sur un réseau de partenaires spécialisés : fabricants PCB, EMS, laboratoires CEM/RF, fournisseurs de composants et éditeurs d’outils CAO. Ces collaborations nous permettent d’offrir des solutions optimisées, conformes aux normes et prêtes pour la production.
Fabricants PCB & EMS
Nous travaillons avec des partenaires de fabrication et d’assemblage pour garantir la qualité des prototypes et des séries, en respectant vos contraintes de coût, délai et certification.
Éditeurs d’outils CAO
Nous utilisons des solutions leaders du marché pour la conception et la simulation : Altium Designer, Cadence OrCAD/Allegro, Siemens Xpedition, ainsi que des outils d’analyse SI/PI et thermique.
Fournisseurs de composants
Nous collaborons avec des fabricants et distributeurs pour anticiper les risques liés à l’obsolescence, optimiser les coûts et garantir la disponibilité des composants critiques.
Laboratoires CEM & RF
Nos partenaires labos nous accompagnent pour les tests de compatibilité électromagnétique (CEM), RF et environnementaux, afin de sécuriser la conformité réglementaire et la robustesse des produits.
Un accompagnement technique sur tout le cycle de conception de cartes électroniques
Du concept à la validation : un cycle complet pour vos projets de cartes électroniques
Nos équipes interviennent sur l’ensemble du cycle de conception de cartes électroniques, en s’appuyant sur des méthodes éprouvées, des outils de pointe et une expertise multisectorielle. Objectif : garantir performance, fiabilité et industrialisation sans surprise.
Du concept jusqu’à la carte : une architecture pensée pour durer
Conception
Nos ingénieurs interviennent dès les premières étapes pour transformer vos besoins en un design concret. Nous définissons l’architecture, les interfaces critiques et les contraintes globales, puis réalisons les schémas et le routage PCB en anticipant les enjeux de performance, fiabilité et industrialisation.
Définition des blocs fonctionnels, interfaces et contraintes clés
Définition des blocs fonctionnels, des interfaces critiques (Ethernet, PCIe, USB, RF…), des composants dimensionnants (Microcontrôleurs, FPGA, DDR/Flash, DAC/ADC), contraintes (puissance, CEM, thermique), des stratégies de contrôle (clock, reset, power, sécurité).
Schémas et choix technologiques
Élaboration des schémas, plans d’alimentation,
gestion des signaux haute vitesse,
anticipation DFM/DFT.
Bonnes pratiques ADVANS Group :
stackup optimisé, technologies de vias
(via-in-pad, microvias), matériaux diélectriques
adaptés.
Routage PCB et intégration
Placement et routage pour garantir intégrité du signal,
robustesse CEM, dissipation thermique et fabricabilité.
Contrôle d’impédances, boucles de courant,
intégration mécanique.
Conseil d’expert
Ne sous-estimez pas l’impact du choix technologique du PCB.
Chaque décision influence la performance, la fiabilité et le coût.
Pour en savoir plus, téléchargez notre guide de bonnes pratiques.
Écosystème de conception maîtrisé
Outils et technologies
Des outils et technologies éprouvés pour concevoir des cartes électroniques robustes, optimisées pour la performance, la fiabilité et l’industrialisation, et parfaitement intégrées dans votre système.
CAO PCB
- Altium Designer,
- Cadence OrCAD/Allegro,
- Siemens Xpedition.
Simulation SI/PI
- HyperLynx,
- Sigrity.
Technologies
- Stackup multi-couches,
- Via-in-pad,
- Microvias,
- Blind/buried vias,
- Finitions Hard Gold.
Analyse Thermique
- FloTHERM.
Méthodes rigoureuses, normes sectorielles
Normes & Standards
Pour garantir des cartes fiables et industrialisables, nous appliquons des méthodes éprouvées et respectons les normes internationales dès la conception.
Méthodes
- Définition des blocs fonctionnels et des interfaces critiques,
- Anticipation des contraintes DFM/DFT et CEM dès les phases amont,
- Optimisation du routage pour intégrité du signal et robustesse thermique.
Normes
- IPC (PCB design & fabrication),
- CE, UL,
- DO254 (aéronautique), ECSS-E-ST10/20 (spatial), IEC 61508 (ferroviaire), ISO 26262 (automobile), IEC 60601-1 (médical).
Du prototype à la série : fiabilité et conformité garanties
Industrialisation & Validation
Après la conception, nous faisons fabriquer les prototypes et réalisons les tests en laboratoire : fonctionnement, CEM, thermique, endurance. Nous préparons ensuite la pré-série et le transfert industriel pour sécuriser la production et réduire les risques.
Prototypage et bring-up
Fabrication rapide des premières cartes,
mise sous tension, debug hardware/firmware,
vérification des interfaces critiques.
Essais en laboratoire
Tests fonctionnels, CEM pré-compliance, mesures RF,
analyse thermique, endurance (vibrations, chocs),
validation des alimentations et des protections.
Pré-série et transfert industriel
Préparation du dossier industriel, bancs de test,
qualification fournisseurs, ramp-up pour
la production série.
Écosystème de validation maîtrisé
Outils et technologies
Des outils et équipements spécialisés pour valider vos cartes électroniques, garantir leur fiabilité et sécuriser leur passage en production, tout en optimisant les délais.
Equipements labo
- Oscilloscopes,
- Analyseurs RF,
- Générateurs,
- Caméras thermiques.
Tests CEM/RF
- Pré-compliance interne,
- Préparation certification.
Logiciels
- LabVIEW,
- TestStand.
Méthodes avancées, conformité assurée
Méthodes & normes
Pour garantir des cartes fiables et industrialisables, nous appliquons des méthodes éprouvées et respectons les normes internationales dès la conception.
Méthodes
- Prototypage et bring-up des premières cartes,
- Tests fonctionnels, CEM, RF, thermique et endurance,
- Préparation du dossier industriel et bancs de test.
Normes
- CE, UL,
- IEC 61000 (CEM), IEC 60068 (environnement),
- DO-160 (aéronautique), EN 50155/50121 (ferroviaire).
Robustesse et conformité : des cartes prêtes pour vos environnements critiques
Contraintes & Performances
Nous intégrons dès la conception les contraintes CEM, thermiques et mécaniques, et respectons les normes sectorielles (aéronautique, automobile, médical…). Objectif : garantir la fiabilité, la sécurité et la certification de vos produits.
CEM & intégrité du signal
Conception low-EMI, filtrage, blindage,
contrôle d’impédances.
Gestion thermique et fiabilité
Dissipation, dé-rating composants,
analyse MTBF.
Sûreté et conformité
Respect des normes sectorielles,
intégration safety/security.
Écosystème d’implémentation maîtrisé
Outils et technologies
Des outils de mesure, plateformes d’émulation et bancs de test automatisés pour garantir la conformité du design FPGA avant déploiement.
Simulation SI/PI
- HyperLynx,
- Sigrity.
Analyse thermique
- FloTHERM.
Techniques CEM
- Blindage,
- Découplage,
- Routage optimisé.
Méthodes éprouvées, qualité certifiée
Méthodes & normes
Nos pratiques s’appuient sur des standards reconnus pour garantir fiabilité et conformité.
Méthodes
- Conception low-EMI & optimisation plans de masse,
- Gestion thermique et analyse de fiabilité,
- Intégration des contraintes safety/security dès la conception.
Normes
- IPC,
- DO-254 (aéronautique), ISO 26262 (automobile), IEC 60601-1 (médical),
- EN 50155/50121 (ferroviaire), CE, UL.
Des moyens adaptés pour valider vos conceptions avant la production

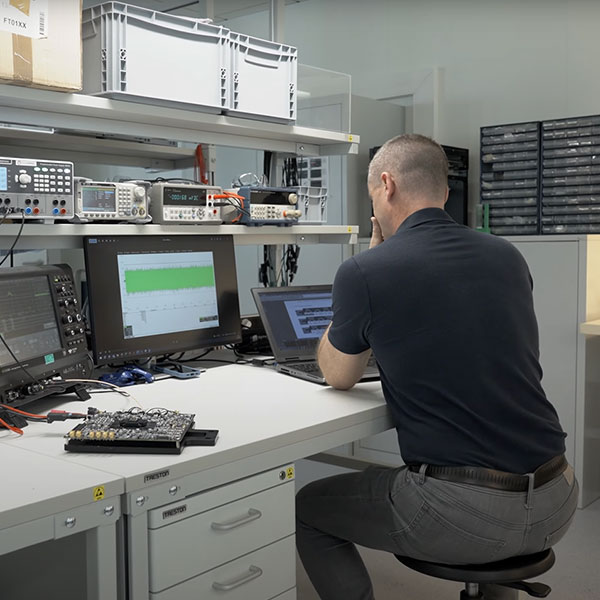

Nos laboratoires d’électronique : tester et fiabiliser vos cartes
Nos laboratoires sont essentiels pour tester, caractériser et valider les cartes électroniques que nous concevons.
Ils permettent de vérifier le bon fonctionnement, d’anticiper les contraintes CEM et thermiques, et de préparer la mise en production dans les meilleures conditions.
Moyens de test
Nous disposons d’oscilloscopes, d’analyseurs RF, de bancs CEM pré-compliance, de caméras thermiques et de bancs d’endurance. Ces équipements nous permettent de réaliser des essais fonctionnels et environnementaux pour sécuriser la conception.
Espaces dédiés
Nos labos intègrent des zones pour le rework de cartes, la préparation mécanique et le prototypage rapide (impression 3D pour boîtiers). Objectif : faciliter les ajustements et accélérer les phases de validation.
Au-delà des équipements, nos équipes s’appuient sur une approche collaborative avec les autres métiers du groupe (firmware, FPGA, logiciel, mécanique) pour proposer des solutions complètes et fiables.
Dans cette vidéo, Julien, référent métier cartes électroniques chez ELSYS Design, présente le laboratoire de notre site de Grenoble et ses moyens, qui contribuent à accélérer les phases de validation.
Des solutions d’ingénierie pour tous les secteurs industriels
ADVANS Group intervient dans une multitude de secteurs industriels, offrant des solutions d’ingénierie de pointe adaptées aux besoins spécifiques de chaque domaine. Notre expertise couvre les secteurs de l’aéronautique, l’automobile, la défense, l’énergie, l’IoT, le médical, les semi-conducteurs, les télécommunications, et bien d’autres encore.
Notre expertise en action, sur des projets à forte valeur technologique
Références projets
ADVANS Group accompagne ses clients sur des projets de conception de cartes électroniques complexes, alliant performance, fiabilité et innovation.
Découvrez quelques exemples qui illustrent notre savoir-faire : cartes numériques, analogiques, RF, IoT, FPGA, mécatronique, bancs de test, dans des secteurs variés tels que industrie, médical, optique, embarqué critique.
Ces projets démontrent notre capacité à intervenir du concept à la validation, en intégrant les contraintes CEM, thermiques, mécaniques et normatives, pour livrer des solutions robustes et industrialisables.
Les exemples ci-dessous sont anonymisés afin de respecter la confidentialité de nos clients.

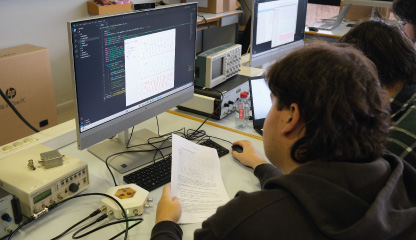

Carte d’acquisition et génération de signaux
Développement d’une carte électronique pour une plateforme pédagogique de traitement du signal. La carte gère l’acquisition et la génération analogique, avec filtrage anti-repliement et communication USB-C. Firmware embarqué sur STM32 et interface PC en Python. Projet réalisé en mode forfait, incluant conception, routage, prototypage et validation.
Carte d’interface haut débit
Conception d’une carte intégrant PCIe Gen2, DDR3, Ethernet et FPGA Artix-7 pour des échanges à haut débit. Développement firmware Linux (Yocto) et drivers DMA. Projet multi-domaines (hardware, firmware, microélectronique), avec contraintes de performance et intégration mécanique.
Système compact pour caméra infrarouge
Développement d’un système électronique très intégré pour interfacer un capteur infrarouge et plusieurs écrans. Carte 8 couches avec microvias, alimentation optimisée et firmware temps réel. Objectif : faible consommation et robustesse dans un espace réduit.
Module SODIMM basé sur iMX6
Conception d’un module système au format SODIMM intégrant MPU iMX6ULL, Ethernet, NAND Flash et DDR3. Développement Linux BSP, device tree et scripts de test. Projet réalisé avec contraintes d’intégration et validation complète.
Carte d’émulation processeur sécurisé
Développement d’une carte complexe pour émuler un processeur sécurisé sur FPGA UltraScale+, avec CPLD, STM32 et interfaces haut débit. PCB 14 couches, 2500 composants. Objectif : permettre la validation logicielle avant disponibilité du composant final.
Système IoT multi-protocoles
Conception d’un module de monitoring énergétique intégrant plusieurs protocoles radio (LoRa, LTE-M, Zigbee, BLE). Carte optimisée pour très basse consommation, intégrée dans un boîtier DIN rail. Développement hardware, firmware et validation CEM.
Carte fille pour analyse HDLC
Développement d’une carte fille pour analyser des flux HDLC, connectée à une plateforme FPGA existante. Objectif : fiabilité maximale et délai court. Conception, routage et fabrication réalisés en mode forfait.
Banc de test pour capteur d’image
Conception d’une carte pour caractériser un capteur d’image haute résolution. Interfaces USB 3.0 et MIPI CSI, alimentation faible bruit et capteurs thermiques. Développement firmware et intégration mécanique pour banc optique.
Électronique pour lunettes connectées
Développement d’une carte ultra-compacte (2 x 1,4 cm) intégrée dans des branches de lunettes connectées. Intégration MCU, PMIC, capteurs et Bluetooth. Fabrication prototypes et support bring-up client.
Carte d’émulation capteur vidéo
Conception d’une carte pour émuler un capteur vidéo via FPGA Kintex UltraScale+. Interfaces haut débit, mémoire QDR-IV et STM32. Objectif : valider IP avant tape-out. PCB HDI 14 couches, contraintes thermiques et mécaniques.
Carte pour capteurs linéaires
Développement d’une carte pour tester deux capteurs linéaires avec FPGA, DDR4 et alimentations programmables faible bruit. Interfaces optiques 10 Gbps. Projet réalisé avec contraintes de précision et délais serrés.
Système de contrôle moteur compact
Conception d’un module électronique pour commande moteur dans un volume restreint. Intégration MCU, FeRAM, PHY T1S et alimentations isolées. Cartes flex-rigides, prototypes et support bring-up client.
Parlons de votre projet
Contacter ADVANS Group
Vous souhaitez être recontacté rapidement par l’un de nos experts pour discuter de votre projet ? Remplissez ce formulaire, vous serez recontacté dans les meilleurs délais.
Emploi
Et si le poste de vos rêves se trouvait chez ADVANS Group ? Pour toute candidature, rendez-vous sur la page ``Nous Rejoindre``.
Vos questions sur la conception de cartes électroniques – Les réponses d’ADVANS Group
Questions fréquemment posées (FAQ)
Vous vous interrogez sur les enjeux techniques, les étapes clés ou les modèles d’intervention liés à la conception de cartes électroniques ? Cette FAQ rassemble les réponses aux questions les plus fréquentes, pour vous aider à mieux comprendre notre expertise, nos méthodes et les solutions que nous proposons.
Etapes clés
Quelles sont les étapes clés de la conception d’une carte électronique ?
La conception d’une carte électronique suit généralement un enchaînement structuré de phases :
analyse du besoin et rédaction des spécifications, définition de l’architecture et sélection des composants, réalisation des schémas et du routage PCB, vérifications techniques (DFM, DFT, intégrité du signal, contraintes CEM), puis prototypage et validation fonctionnelle.
Intervention sur des projets existants
Peut-on intervenir sur une carte électronique existante (re‑design ou optimisation) ?
Oui. Une carte existante peut être retravaillée pour améliorer ses performances, réduire ses coûts, corriger des problèmes de disponibilité de composants ou l’adapter à de nouvelles contraintes techniques, normatives ou industrielles.
Ces interventions peuvent aller d’un ajustement ciblé à un re‑design partiel ou complet.
Compatibilité CEM
Comment sont intégrées les contraintes CEM dès la conception d’une carte électronique ?
Les contraintes de compatibilité électromagnétique sont prises en compte dès les premières phases de conception.
Cela inclut notamment les choix d’architecture, la gestion des plans de masse et d’alimentation, le routage des signaux sensibles, le découplage et, lorsque nécessaire, la préparation des essais de pré‑qualification en vue de la certification.
Outils et référentiels
Quels outils et référentiels sont généralement utilisés en conception de cartes électroniques ?
La conception de cartes électroniques s’appuie sur des outils de CAO spécialisés pour le schéma et le routage PCB, ainsi que sur des référentiels reconnus pour la fabricabilité, la fiabilité et la conformité.
Ces référentiels couvrent notamment les règles IPC, les exigences réglementaires (CE, UL) et les contraintes environnementales comme la directive RoHS.
Prototypage rapide
Dans quels cas le prototypage rapide est-il pertinent en conception électronique ?
Le prototypage rapide est particulièrement utile pour valider une architecture, lever des risques techniques ou accélérer les phases de mise au point.
Il permet d’obtenir rapidement des cartes fonctionnelles, sous réserve de la complexité du design et de la disponibilité des composants.
Cartes complexes
Comment sont abordés les projets de cartes électroniques complexes ?
Les projets complexes impliquent souvent des cartes multi‑couches, des signaux haute vitesse, ainsi que des contraintes thermiques, mécaniques ou environnementales fortes.
Ils nécessitent une approche globale intégrant conception électronique, vérifications avancées et anticipation des enjeux d’industrialisation.
Ecoconception
Comment l’écoconception influence‑t‑elle la conception d’une carte électronique ?
Les principes d’écoconception influencent certains choix techniques dès la phase de conception, notamment la sélection des composants, la consommation énergétique, la réparabilité et la durée de vie des cartes.
Ils s’intègrent comme un paramètre de conception à part entière, au même titre que la performance, le coût, la fiabilité ou la conformité réglementaire.
Un projet ?
Vous recherchez un partenaire spécialisé pour lui confier votre projet, ou renforcer votre équipe ?
Nous rejoindre
Explorez les opportunités de CDI, stages, alternances et VIE au sein des sociétés d’ADVANS Group.
